SLH型高效換熱器
產品概述
      普通列管式換熱器因其結構簡單，造價低廉，通用性強等得到了極為廣泛的應用。但對高粘度物料進行換熱操作，換熱效率則顯著降低，且由干管內存在較大的斷面溫度分布不均勻性，因而也會產生其他質量劣化問題。
      針對這一難題，本公司長期跟蹤相關動向，并與有關科研所合作攻關，成功開發出SLH型高效換熱器。本系列換熱器換熱管采用靜態混合元件，其總傳熱系數比普通換熱器提高3-6倍。靜態混合元件在傳質方面的卓越表現已得到業內人士的一致認同。SLH型高效換熱器的開發成功，再一次以實踐證明了傳熱與傳質的相似性理論。
性能特點
  SLH型高效換熱器除具有一般列管式換熱器的優點外，還具有以下特點：
  1、傳熱效率普通提高，尤其是對高粘度物料。
  2、管內物料不存在斷面溫度分布不均勻性。
  3、管程具有一定的自潔作用。
  4、為達到相同換熱效果，可降低傳熱溫差而降低熵損，提高熱能利用率。
  5、為達到相同換熱效果，可減少傳熱面積，減少裝置占地面積。
適用范圍
      SLH型高效換熱器特別適用于對高粘度物料的換熱操作，其粘度范圍為50-500000cp。廣泛應用于石油化工、食品工業和合成纖維方面。如PBT、PET工聚丙烯晴、聚對苯二甲酸乙二酯等(詳細設計、選型請與三聯公司技術部聯系)。

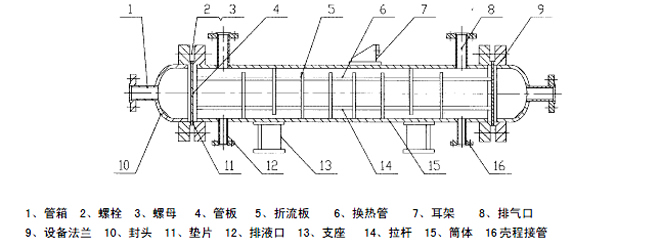

結構形式

注：
  1、本系列為固定管板式。
  2、換熱管采用正三角形排列，按標準規定選用。
  3、折流板為弓形圓缺形，缺口位置上下型和左右型均可。
  4、殼程進口未設防沖板，如需要可在訂貨時提出。
  5、安裝方式分立式和臥式。
  6、管子與管板采用焊接。
  7、本系列中設備法蘭均為凹凸面法蘭，接管法蘭根據工藝計算選用或用戶指定。
技術參數

產品型號	公稱直徑 DN（mm）	換熱管規格	管子數	換熱面積m2公稱值／計算值			管程通道面積m2
				管　　長（ｍｍ）
				750	1000	1500
SLH150	159X4.5	ф19	15	0.5/0.62	1/0.85	1.5/1.29	0.0022
SLH150	159X4.5	ф25	10	0.5/0.55	0.8/0.75	1/1.14	0.0027
SLH200	219X6	ф19	36	1.5/1.50	2/2.04	3.0/3.11	0.0053
SLH200	219X6	ф25	22	1/1.21	1.5/1.64	2.5/2.50	0.0060
SLH250	273X6	ф19	69	3/2.88	4/3.91	6/5.97	0.0102
SLH250	273X6	ф25	40	2/2.20	3/2.98	5/4.55	0.0110
SLH300	325X8	ф19	106	/	6/6.00	9/9.17	0.0157
SLH300	325X8	ф25	62	/	5/4.64	7/7.06	0.0170
SLH400	400X10	ф19	195	/	11/11.05	17/16.86	0.0290
SLH400	400X10	ф25	110	/	8/8.20	13/12.52	0.0301

注: （1）壓力：0.6、1.0、1.6、2.5Mpa 四種（真空可按0.6Mpa選用）
（2）溫度：按材料許用溫度選用，本系列設計溫度為200。Ｃ，可按相關規定升溫降壓使用。
（3）材料：主要有16MnR、1Cr18Ni9Ti、Q235—A、0Cr17Ni12MoTi。

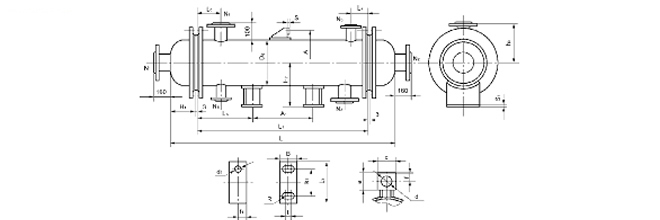

安裝尺寸

SLH150型

參數mm	壓力Mpa
	0.6																		1.0					1.6
	管2.5長
	750			1000			1500			750			1000			1500			750	1000			1500	750		1000		1500
接管		L0=100 h0=239.5
	L1	28									32							36							38
	DN	N1-2=50 N3-4 =40 N5-6=20
臥式支座	A1	242			492			992			242			492			992	242			492	992			242		492		992
		LA=250 H2=280 L2=170 K 1 =90 d 1=20 f1=60 B=140 R=10 t=20 S1=10
立式支座	A=442 d=24 f=30 s=6 c=100 a=60 共2只
H1	72
L1	742		992			1492			742			992			1492			742			992	1492			742		992		1492
L	892		1142			1642			892			1142			1642			892			1142	1642			892		1142		1642
重量（Kg）	107		118			140			119			130			152			129			140	162			141		152		174

SLH200型

參數 mm		壓力MPa
		0.6					1.0						1.6											2.5
		管長
		750		1000		1500	750		1000		1500		750			1000		1500					750		1000			1500
接管		L0=100 h0=269.5
	Lｆ	32						34						40							42
	DN	N1-2=50 40 N3-4=50 N5-6=20
臥式支座	A1	242	492		992			242		492		992		242	492				992			242					492			992
		LA=250 H2=310 L2=215 K1=120 d1=20 F=60 B=140 R=10 t=20 s1=10
立式支座		A=506 d=24 f=30 s=6 c=100 a=60 共2只
Ｈ1		88
Ｌ1		742	992		1492			742		992		1492		742	992		1492			742						992			1492
Ｌ		924	1174		1674			924		1174		1674		924	1174		1674			924						1174			1674
重量(kg)		135	162		206			150		185		220		160	185		231			185						210			254

SLH250型

參數 mm			壓力MPa
			0.6					1.0						1.6											2.5
			管長
			750		1000		1500	750		1000		1500		750			1000		1500					750		1000			1500
接管			L0=100 h0=269.5
		Lｆ	30												32							38
		DN	N1-2=80 N3-4=50 N5-6=20
臥式支座		A1	242	492		992			242		492		992		242	492				992			242					492			992
			LA=250 H2=337 L2=265 K1=160 d1=20 f 1=60 B=140 R=10 t=20 s1=10
立式支座			A=562 d=24 f=30 s=6 c=100 a=60 共2只
Ｈ1			88
Ｌ1			742	992		1492			742		992		1492		742	992		1492			742						992			1492
Ｌ			952	1202		1702			952		1202		1702		952	1202		1702			952						1202			1702
重量(kg)	Ф25		203	233		293			225		255		316		250	280		341			275						304			306
	Ф19		—	—		—			—		—		—		—	—		—			—						—			—

SLH300型

參數 mm			壓力MPa
			0.6							1.0							1.6								2.5
			管長
			1000	1500			1000			1500		1000		1500			750		1000			1500			750		1000			1500
接管			L0=125 h0=322.5
		Lｆ	32						36							40								44
		DN	N1-2=100 N3-4=65 N5-6=25
臥式支座		A1	392		892			392			242				892			392			892					392			892
			LA=300 H2=363 L2=310 K1=200 d1=20 F=60 B=140 R=10 t=2 s1=10
立式支座			A=662 d=30 f=60 s=10 c=140 a=120 共2只
Ｈ1			116
Ｌ1			992			1492				992			1492			992				1492			992					1492
Ｌ			1230			416				1230			416			1230				416			1230					416
重量(kg)	Ф25		324			416				348			440			367				459			424					516
	Ф19		—			—				—			—			—				—			—					—

SLH400型

參數 mm		壓力MPa
		0.6			1.0				1.6			2.5
		管長
		1000	1500		1000	1500		1000			1500	1000	1500
接管	L0	150
	h0	363			364				366			366
	L1
	DN	N1-2=150 N3-4=100 N5-6=25
臥式支座	A1	292		792	292		792		292	792		292	792
	H2	411			412				414			414
		LA=300 L2=410 K1=280 d1=20 f1=60 B=140 R=10 t=20 S1=10
立式支座	A	754			758				766			766
		f=60 S=10 c=140 a=120 共2只
H1		116
L1		992		1492	992		1492		992	1492		992	1492
L		1302		1802	1302		1802		1302	1802		1302	1802
重量(kg）	ф25	492		617	515		640		592	715		627	752
	ф19	—		—	—		—		—	—		—	—

型號標注

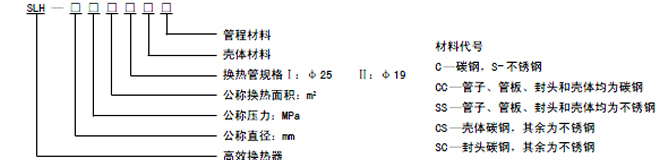

標記示例
      如公稱直徑為300，公稱壓力為1.0MPa，換熱面積為9m2，換熱管規格為ф19，材質：殼體為碳鋼，其余為不銹鋼的高效換熱器，其型號表示為：SLH300-1.0—911—CS
應用舉例
      某廠PBT生產工藝中第一預縮聚換熱器原用光管式換熱器規格為21m2。采用高效換熱器后，換熱面積僅為3.6 m2，節能增效明顯。其物料參數如下：
       1、管程：PBT預聚物比重1.1t／m3，粘度1400cp，比熱0.65kcal／kg0C，導熱系數0.106kcal／m.h. 0C，流量15100kg／h，壓力0.7MPa，結垢系數0.0002m2．h0C／KJ，溫度從2400C至242.50C。
       2、殼程：YD300導熱油密度840kg／m3，比熱0.63kcal／kg0C，導熱系數0.091kcal／m.h. 0C，粘度0.48cst，溫度從2700C降至2670C。
SLH型高效換熱器技術參數提交單

項目部位	工作介質	溫度		工作壓力MPa	粘度 cp	比熱 kcal/kg℃	導熱系數 kcal/m/h/℃	流量kg/h	結垢系數	設備材料
項目部位	工作介質	入口	出口	工作壓力MPa	粘度 cp	比熱 kcal/kg℃	導熱系數 kcal/m/h/℃	流量kg/h	結垢系數	設備材料
管程
殼程
N6
N5
N4
N3
N2
N1
符號	法蘭規格			法蘭標準	密封面形式		數量		用途
立式支座	2				換熱管規格	19			立式管口方位：
臥式支座				2	換熱管規格	25
名稱	立式			臥式	折流式形式	上下
名稱	數量				折流式形式	左右
	SLH型高效換熱器					工程名稱
設計				型號		設計項目
校核				位號		選用單位
日期				臺數

注：1、根據實際需要填寫或選擇表項。
      2、接管法蘭均配對供應。
      3、特殊要求可另附圖標及文字說明。
      4、除本系列外，本公司還可為客戶設計、制造串聯套管式高效熱器，效果十分理想。
