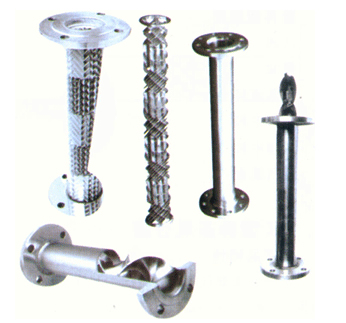

靜態混合器是一種沒有運動部件的高效混合設備。除了在石油煉油、化工行業被廣泛應用外，在醫藥、食品、礦冶、塑料擠出和環保等部門也被廣泛應用。與攪拌器、膠體磨、均質器、文氏管等傳統的混合設備相比，具有流程簡單，結構緊湊、能耗小、投資少、操作彈性大、不用維修、混合性能好等優點。凡涉及到液一液，液一氣，液一固，氣一氣的混合，乳化，中和，吸收，萃取，反應和強化傳熱等過程，都可以替代傳統的相關設備。

靜態混合器的壓力降計算
靜態混合器使用在管路中，它所產生的壓力降并不大。使用靜態混合器的系統壓力比較高時，可忽略靜態混合器產生的壓力降。如果使用靜態混合器的系統壓力比較低時，就要校核靜態混合器的壓力降。靜態混合器的壓力降計算方法因混合器的型號不同而不同。有關計算請與我公司技術部聯系。

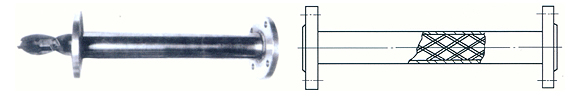

1、SV型靜態混合器
■產品特性
SV單元是由一定規格的波紋板組裝而成的圓柱體，它的技術性能：最高的分散程隆為1—2um，液—液相及氣—氣相的不均勻度系數為

。

■產品型號

規格	DN(mm)	dh(mm)	Q(m3/h)	規格	DN(mm)	dh(mm)	Q(m3/h)
SV-2.3/20	20	2.3	0.5-1.2	SV-5-20/200	200	5-20	56-110
SV-2.3/25	25	2.3	0.9-1.8	SV-5-20/250	250	5-20	88-176
SV-3.5/32	32	3.5	1.4-2.9	SV-5-30/300	300	7-30	125-250
SV-3.5/40	40	3.5	2.2-4.5	SV-7-30/350	350	7-30	173-346
SV-3.5/50	50	3.5	3.5-7	SV-7-30/400	400	7-30	226-452
SV-3.5/65	65	3.5	5-12	SV-7-30/450	450	7-30	286-572
SV-5/80	80	5	9-18	SV-7-30/500	500	7-30	353-706
SV-5/100	100	5	14-28	SV-7-30/600	600	7-30	505-1010
SV-5-7/125	125	5-7	24-34	SV-7-30/1000	1000	7-30	1413-2826
SV-5-7/150	150	5-7	30-60	SV-15-30/1200	1200	15-30	1630-3260

■典型應用
汽油、柴油、油品調和、鹽水中、酸喊中、煤氣混合

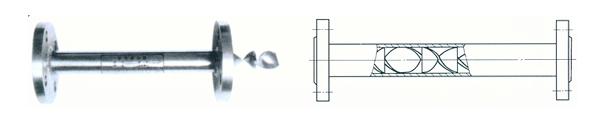

2、SK型靜態混合器
■產品特性
SK單元由單孔道左、右扭轉的螺旋片組焊而成，它的技術性能：最高分散程度≤10 u m，液—液、液—固相的不均勻度系數為

。

■產品型號

規格	DN(mm)	dh(mm)	Q(m3/h)	規格	DN(mm)	dh(mm)	Q(m3/h)
SK-5/10	10	5	0.15-0.3	SK-50/100	100	50	14-28
SK-7.5/15	15	7.5	0.3-0.6	SK-62.5/125	125	62.5	22-44
SK-10/20	20	10	0.6-1.2	SK-75/150	150	75	31-64
SK-12.5/25	25	12.5	0.9-1.8	SK-100/200	200	100	56-110
SK-16/32	32	16	1.4-3.2	SK-125/250	250	125	88-177
SK-20/40	40	20	2.2-4.5	SK-150/300	300	150	127-255
SK-25/50	50	25	3.5-7.0	SK-175/350	350	175	173-346
SK-32.5/65	65	32.5	5.9-12	SK-200/400	400	200	226-452
SK-40/80	80	40	9-18	SK-250/500	500	250	353-706

■典型應用
化工、石油、制藥、食品、精細化工、塑料環保、合成纖維、注塑、配色、造紙、槳氯混合、溶劑脫瀝青、酸堿中和、瀝青調油品調和、工業萘脫酚、液態烴脫硫醇、高分子材料混合、配色、傳熱。

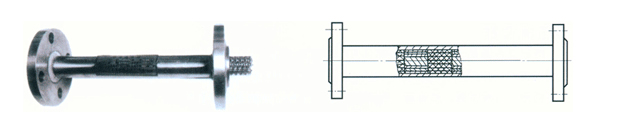

３、SX型靜態混合器
■產品特性
單元由交叉的橫條按一定規律構成許多X型單元，它的技術性能：液—液、液—固相的不均勻度數為

。

■產品型號

規格	DN(mm)	dh(mm)	Q(m3/h)	規格	DN(mm)	dh(mm)	Q(m3/h)
SX-12.5/50	50	12.5	3.5-7.0	SX-50/200	200	50	56-110
SX-16.25/65	65	16.25	6-12	SX-62.5/250	250	62.5	88-176
SX-20/80	80	20	9-18	SX-75/300	300	75	125-250
SX-25/100	100	25	14-28	SX-87.5/350	350	87.5	173-346
SX-31.25/125	125	31.25	22-44	SX-100/400	400	100	226-452
SX-37.5/150	150	37.5	30-60	SX-125/500	500	125	353-706

■典型應用
高聚物混合　輕質酮苯脫蠟油　紙槳氯化漂白　原油注堿流程

4、SL型靜態混合器
■產品特性
SL單元由交叉的橫條按一定規律構成許多L型單元，它的技術，陛能：液—液、液—固相的不均勻度數為≤5％。

■產品型號

規格	DN（mm）	dh(mm)	Q(m3/h)	規格	DN(mm)	Dh(mm)	Q(m3/h)
SL-12.5/25	25	12.5	0.7-1.4	SL-100/200	200	100	56-110
SL-16/32	32	16	1.4-2.9	SL-125/250	250	125	88-176
SL-20/40	40	20	2.3-4.6	SL-150/300	300	150	127-255
SL-25/50	50	25	3.5-7	SL-175/350	350	175	173-346
SL-40/80	80	40	9-18	SL-200/400	400	200	226-452
SL-50/100	100	50	14-28	SL-250/500	500	250	353-705
SL-75/150	150	75	32-64	SL-300/600	600	300	410-814

■典型應用
污水處理　高聚合物混合　熱交換器

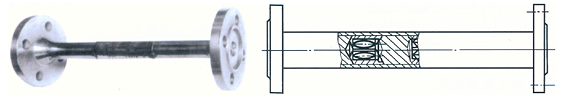

5、SH型靜態混合器
■產品特性
SH單元由雙孔道組成，孔道內放置螺旋片，相鄰單元雙了L道的方位錯位90度，單元之間設有流體分配室，它的技術性能：最高分散程度=1—2um，液—液、液—固相的不均勻度

。

■產品型號

規格	DN(mm)	dh(mm)	Q(m3/h)	規格	DN(mm)	Dh(mm)	Q(m3/h)
SH-3/15	15	3	0.1-0.2	SH-19/80	80	19	4.0-8.0
SH-4.5/20	20	4.5	0.2-0.4	SH-24/100	100	24	6.5-13.0
SH-5/25	25	5	0.5-1.1	SH-36/150	150	36	31-63
SH-7/32	32	7	0.9-1.8	SH-49/200	200	49	54-108
SH-9/40	40	9	1.6-3.2	SH-74/300	300	74	124/248
SH-12/50	50	12	2.3-4.6	SH-124/500	500	124	174/348

注：兩端法蘭尺寸按產品公稱直徑放大一檔。
■典型應用
丙烯酰胺混合　高分子材料混合、配色、傳熱

靜態混合器安裝
靜態混合器在安裝時應盡可能靠近二股或多股流體的初始混合處。在不同的使用場合，它們的安裝形式也有一定差別。具體要求見下表：

型號	安裝形式
SV	氣-液相：垂直安裝（并流及逆流）液-氣相：水平或垂直（自下而上）安裝，裝置效果相仿氣-氣相：水平或垂直（氣相密度差小，方向不限）安裝
SX	液-液相：水平或垂直（自下而上）安裝，裝置效果相仿
SL	液-液相：水平或垂直（自下而上）安裝，裝置效果相仿液-固相：水平或垂直（自下而上）安裝
SH	氣-液相：兩端法蘭尺寸按產品公稱直徑放大一檔來定，同SL型安裝形式
SK	活絡單元的產品通常以沒有定位裝置的一端為出口端液一液相：水平或垂直（自下而上）安裝，裝置效果相仿液一固相：垂直裝置（自上而下）

注：氣一液相指氣相物流是工作物流，而液相物流是被動物流。
液一氣相指液相物流是工作物流，而氣相物流是被動物流。

訂貨說明
1、為更好地幫助您選擇靜態混合器，請詳細提供以下參數：
a工作介質　b流量kg／h　c工作壓力Mpa　d工作溫度℃　e物料粘度cp　f物料密度kg／m3
g允許壓損Mpa　h法蘭標準　i設備材質
2、本公司生產的混合器進出口法蘭標準可為HG，HGJ，JB／T，SH，ANSI等，用戶在訂貨時請注明法蘭標準及規格，未注明的一律按HG20592-1997制作。
3、用戶選用帶夾套產品的，還需提供管程及夾套內的最高工作壓力、工作溫度、工作介質等參數。

附：SN型分配器
■產品特性
流體在輸送過程中，往往由于各股流體輸送壓力不平衡而影響混合比，為更好地配合用戶使用好靜態混合器，我公司最新研制開發出SN型分配器，具有噴射升壓泵的性能，在保證次流流量的條件下，使物料的出口壓力達到所要求的壓力。SN型分配器由噴嘴、接受室、混合室、擴散室等組成。主流經過噴嘴，以其高速度在錐形入口處形成低壓，從而使次流被抽吸進接受室，使其加速，在混合室內高度渦漩，以一定的速度從擴散室噴出，從而使流體順利地輸送至靜態混合器中進行混合，以達到更佳的使用效果。
■產品應用
適用于二股或二股以上流體進料，當主流與次流壓力不平衡時選用文氏管形分配器，當主流與次流壓力平衡時選用一般形式分配器。
■分配器形式

■分配器選用
SN型分配器是針對不同工藝條件運行，為更好地幫助用戶設計、定型，敬請與我公司技術部聯系。
