SG視鏡
性能特點
　　視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品、造紙等工業生產裝置的管道中，能隨時觀察管道液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

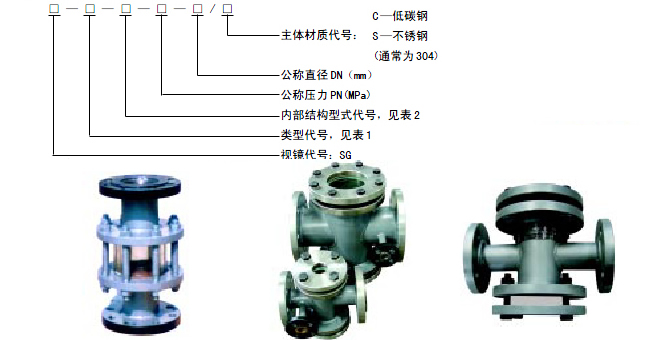

產品型號標注

標記示例
選擇單壓型法蘭連接式視鏡，內部結構擺板式，法蘭公稱壓力為0.6MPa，公稱直徑80mm，主體材料為低碳鋼。標記：SG-II-P-0.6—80／C。

類型	對夾型	單壓型	螺紋型	管型	浮球型		框式對夾型	框式單壓型	壓力容器		其它
連接形式	法蘭	法蘭	螺紋	法蘭	螺紋	法蘭	法蘭	法蘭	無勁	帶勁	法蘭
代號	I	II	III	V	Va	Vb	VI	VII	VIIa	VIIb	Ixa,b

產品規格及技術參數

(1)SG-I對夾型視鏡

DN	窗徑W	管內D	H	L		適用工況
DN	窗徑W	管內D	H	PN≤1.6	PN≤2.5	適用工況
8	58	40	75	140	160	PN≤2.5PMa 工作壓力≤1.0MPa 工作溫度0-180℃
10	58	40	75	140	160
15	58	40	75	140	160
20	68	50	85	160	180
25	68	50	85	160	180
40	78	60	115	180	200

(2)SG—II單壓型視鏡

DN	窗徑W	管內徑D	PN0.6		PN1.0、PN1.6		PN2.5
DN	窗徑W	管內徑D	H	L	H	L	H	L
50	80/80	65/50	200	220	200	220/250	210	250/270
65	102/100	80/102	230	250	230	250/270	240	270/320
80	102/100	102/102	245	270	245	270/270	270	320/380
100	125/125	125/125	330	320	330	320/320	360	360/420
125	150/150	150/150	340	360	360	370/400	400	410/480
150	200/200	200/200	350	420	420	430/440	440	480/550

注：分母為擺板式單壓視鏡。工作壓力≤1.OMPa，工作溫度0-180℃。
(3)SG—III全螺紋型視鏡

DN	窗徑W	螺紋M	H	L		適用工況
DN	窗徑W	螺紋M	H	PN≤1.6	PN≤2.5	適用工況
6	58	G1/4	75	140	160	PN≤2.5PMa 工作壓力≤1.0MPa 工作溫度0-180℃
10	58	G3/8	75	140	160
15	58	G1/2	75	140	160
20	68	G3/4	85	160	180
25	68	G1”	85	160	180
40	78	G1½”	115	180	200

(4)SG—IV管型視鏡

DN	PN	H	H1	H2	玻璃管
DN	PN	H	H1	H2	直徑	厚度
20	1.0	250	78	94	ф50	4
25	1.0	250	78	94	ф50	4
40	1.0	250	78	94	ф60	5
50	1.0	250	78	94	ф78	5
65	1.0	250	78	94	ф90	5

(5)SG—Va螺紋連接浮球型視鏡

DN	d	D1	D	L	H	球ф	圖號
20	16	G3/4”	38	120	70	18	HGS0-128-01-1~4
25	16	G1”	40	120	70	18	HGS0-128-01-1~4
32	16	G1¼”	50	124	76	18	HGS0-128-01-1~4
40	16	G1½”	56	124	80	18	HGS0-128-01-1~4
50	16	G2”	66	124	85	18	HGS0-128-01-1~4

注：PN≤0.6MPa，工作壓力≤0.3MPa，工作溫度≤180℃。
(6)SG-b法蘭連接浮球型視鏡

DN	d	D1	D	L	H	球ф	圖號
65	65	130	160	340	260	40	HGS0-128-01-1~4
80	80	150	185	340	270	40	HGS0-128-01-1~4
100	100	170	205	340	277	40	HGS0-128-01-1~4
125	125	200	235	340	290	40	HGS0-128-01-1~4
150	150	255	260	340	302	40	HGS0-128-01-1~4

注：PN≤0.6HPa，工作壓力≤0.3MPa，工作溫度≤180℃。

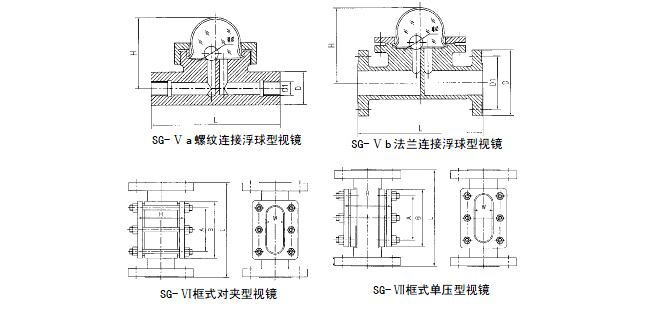

（7）SG-VI框式對夾型視鏡

DN	W	A	H	B	L		適用工況
DN	W	A	H	B	PN≤1.6	PN≤2.5	適用工況
15	18	75	85	110	200	200	PN≤2.5Mpa 工作壓力≤1.0Mpa 工作溫度0-180℃
20	18	75	85	110	200	200
25	22	80	95	120	210	210
40	30	90	125	120	210	230

（8）SG-VII框式單壓型視鏡

DN	W	A	H	B	L		適用工況
DN	W	A	H	B	PN≤1.6	PN≤2.5	適用工況
50	30	90	140	120	210	250	PN≤2.5Mpa 工作壓力≤1.0Mpa 工作溫度0-180℃
65	30	90	155	120	220	250
80	35	100	180	120	230	250
100	35	100	205	120	230	260
125	40	110	235	130	260	290
150	40	110	260	130	260	290

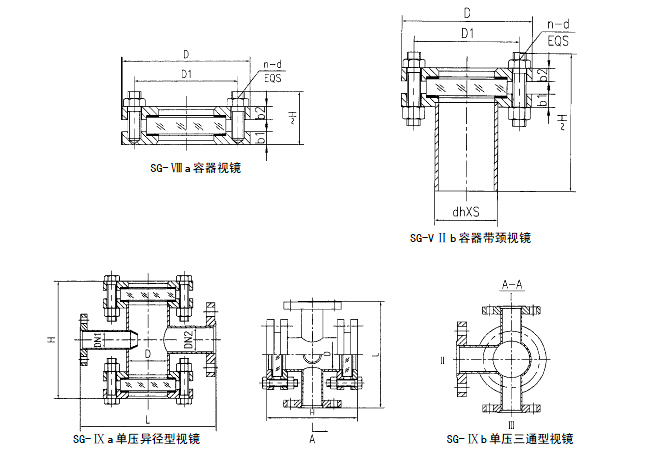

（9）SG-VIIIa容器視鏡

DN	PN	D	D1	b1	B2	≈H	螺柱
DN	PN	D	D1	b1	B2	≈H	數量n	直徑d
50	1.0	130	100	34	22	79	6	M12
	1.6	130	100	34	24	79	6	M12
	2.5	130	100	34	26	84	6	M12
80	1.0	160	130	36	24	91	8	M12
	1.6	160	130	36	26	91	8	M12
	2.5	160	130	36	28	91	8	M12
100	1.0	200	165	40	26	100	8	M16
100	1.6	200	165	40	28	105	8	M16
125	1.0	225	190	40	28	105	8	M16
150	1.0	250	215	40	30	110	12	M16

注：工作溫度0—180℃
(10)SG-IIIb容器帶頸視鏡

DN	PN	D	D1	B1	B2	dh×S	H	≈H	螺柱
DN	PN	D	D1	B1	B2	dh×S	H	≈H	數量n	直徑d
50	1.0	130	100	34	22	57×3.5	70	79	6	M12
	1.6	130	100	34	24	57×3.5	70	79	6	M12
	2.5	130	100	34	26	57×3.5	70	84	6	M12
80	1.0	160	130	36	24	89×4	70	86	8	M12
	1.6	160	130	36	26	89×4	70	91	8	M12
	2.5	160	130	36	28	89×4	70	96	8	M12
100	1.0	200	165	40	26	108×4	80	100	8	M16
100	1.6	200	165	40	28	108×4	80	105	8	M16
125	1.0	225	190	40	28	133×4	80	105	8	M16
150	1.0	250	215	40	30	159×4.5	80	110	12	M16

注：容器視鏡參照HGJ501-86標準，工作溫度0~180℃
（11）SG-IXa單壓異徑型視鏡

DN1×DN2	L	D	H		適用工況
DN1×DN2	L	D	PN0.25	PN0.6	適用工況
25×32	260	95	226	234	工作溫度0-180℃
40×50	320	140	226	278
50×65	320	140	226	278
65×80	360	165	300	308
80×100	360	165	300	308

（12）SG-IXb單壓三通型視鏡

DN			L	D	H
I	II	III	L	D	PN0.25	PN0.6
25	40	40	260	95	226	234
25	50	50	320	140	266	278
25	65	65	320	140	266	278
40	80	80	360	165	300	308
40	100	80	360	165	300	308
25	40	50	320	140	266	278
40	50	65	320	140	266	278
50	65	80	360	165	300	308
50	80	100	360	165	300	308

注：工作溫度0—180℃
