型號	消聲器適用參數				外形尺寸（mm）				進口法蘭標準
型號	排放量t/h	壓力MPa	溫度℃	消聲量dB(A)	H	H1	Ф1	D	HG20592-97
SL-SP-1	1	2.0	350	30	730	100	300	159	DN32 PN2.5
SL-SP-2	2	2.0	350	30	775	100	350	219	DN50 PN2.5
SL-SP-3	4	2.0	350	30	1140	150	450	298	DN65 PN2.5
SL-SP-4	6	2.0	350	30	1250	150	500	350	DN80PN2.5
SL-SP-5	8	2.0	350	30	1365	150	520	377	DN100 PN2.5
SL-SP-6	10	2.0	350	30	1625	150	600	426	DN125 PN2.5
SL-SP-7	16	2.0	350	30	1790	150	700	500	DN150 PN2.5

注：本系列消聲器額定排汽壓力按1.3MPa設計的，如排汽壓力為0.8MPa，選用消聲器應比排放管徑大一級選用：排汽壓力為2.0MPa時應比排放管小一級選用。

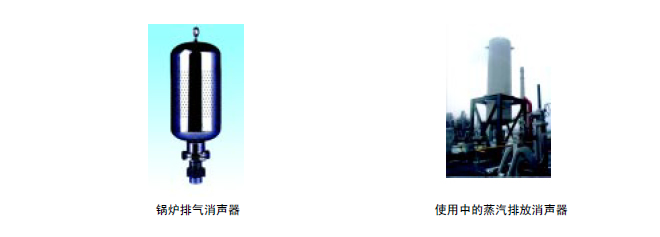

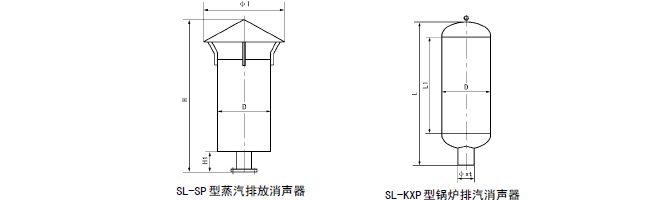

SL—KXP型鍋爐排汽消聲器
結構形式
本系列消聲器為小孔噴注與擴容降壓組合式結構，具有重量輕、體積小、頻帶寬等特點。
適用范圍
本系列消聲器廣泛用于冶金、熱電化工、石油等工業部門中各種鍋爐蒸汽向空排放及安全閥排汽消聲。
規格、性能、外形尺寸

類別	型號	適用鍋爐參數			消聲器特性		外形尺寸（mm）
類別	型號	容量t/h	壓力MPa	溫度℃	設計流量t/h	消聲量dB(A)	L1	L	D	ФXt
中壓	SL-KXP（ZH）-10	35	3.82	450	10	30	480	690	Ф219	Ф57×3.5
	SL-KXP（ZH）-15	35			50	38	751	1102	Ф325	Ф57×3.5
	SL-KXP（ZH）-25	63.75			25	38	1099	1451		Ф76×4
	SL-KXP（ZH）-40	130			40	36	1419	1786		Ф108×4.5
次高壓	SL-KXP（ZH）-10	35	530	485	10	36	640	992	Ф325	Ф57×3.5
	SL-KXP（ZH）-25	65.75			25	38	1099	1451		Ф76×4
	SL-KXP（ZH）-40	130			40	36	1418	1786		Ф108×4.5
高壓	SL-KXP（ZH）-60	220	9.81	540	60	38	1520	2074	Ф520	Ф133×10
	SL-KXP（ZH）-80				80	39	1818	2372
	SL-KXP（ZH）-100				100	39	2039	2593
超高壓	SL-KXP（ZH）-100	420	13.73	540	100	40	2039	2590	Ф520	Ф133×16
超高壓	SL-KXP（ZH）-200	670	13.73	540	200	41	2574	3123	Ф520	Ф133×16

注：用于安全閥排氣放空消聲器，請注明安全閥排量，啟跳壓力(表壓)，介質溫度。

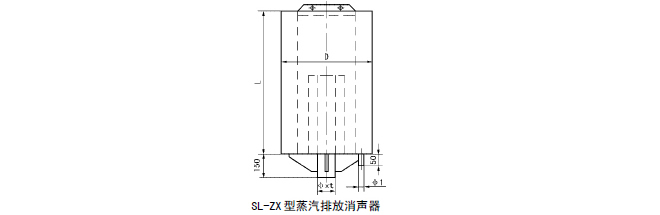

SL—ZX型蒸汽排放消聲器
結構形式
本系列消聲器利用節流降壓和小孔噴注兩種消聲機理，采用多級減壓管通過適當的組合，制成具有寬頻帶消聲的復合式消聲器。

適用范圍
本系列消聲器廣泛用于鍋爐排汽放空，也可用于其它氣體(如空氣、過熱蒸汽、氮氣、氧氣以及各種空壓機、鼓風機等多余氣體的排汽消聲。
規格、性能、外形尺寸

型號	排氣量t/h	壓力MPa	溫度℃	進氣管φ×t（mm）	疏水管φ1（mm）	外形尺寸mm(直徑D×高L)
SL-ZX2-0.3/150	2	0.3	150	φ57×3	φ25×2.53	60×1000
SL-ZX3-0.3/150	3	0.3	150	φ76×3.5	φ25×2.5	360×1000
SL-ZX5-0.3/150	5	0.3	150	φ133×4.5	φ25×2.2	526×1000
SL-ZX10-0.3/150	10	0.3	150	φ219×6	φ25×2.5	600×1200
SL-ZX15-0.4/151	15	0.4	151	φ219×6	φ25×2.5	606×1100
SL-ZX30-0.4/151	30	0.4	151	φ325×8	φ25×2.5	750×1200
SL-ZX5-0.4/180	5	0.4	180	φ159×5	φ25×2.5	526×1000
SL-ZX5-0.3/400	5	0.3	400	φ159×5	φ25×2.5	600×1200
SL-ZX10-0.3/400	10	0.3	400	φ219×6	φ25×2.5	700×1200
SL-ZX20-0.3/200	20	0.3	200	φ273×7	φ25×2.5	800×1200
SL-ZX40-0,3/200	40	0.3	200	φ325×8	φ25×2.5	650×1200
SL-ZX20-0.2/133	40	0.2	133	φ325×8	φ25×2.5	630×1200
SL-ZX15-1.0/250	15	1.0	150	φ159×5	φ25×2.5	700×1400
SL-ZX20-1.0/250	20	1.0	250	φ219×6	φ25×2.5	700×1400
SL-ZX30-1.0/250	30	1.0	250	φ219×6	φ25×2.5	473×1000
SL-ZX5-1.27/194	5	1.27	194	φ89×3.5	φ25×2.5	473×1000
SL-ZX5-1.27/300	5	1.27	300	φ89×3.5	φ25×2.5	606×1100
SL-ZX10-1.27/320	10	1.27	320	φ133×5	φ25×2.5	646×1100
SL-ZX15-1.27/320	15	1.27	320	φ159×6	φ25×2.5	580×1200
SL-ZX10-1.27/250	10	1.27	250	φ108×4	φ25×2.5	630×1200
SL-ZX15-1.27/250	15	1.27	250	φ133×4.5	φ25×2.5	630×1200
SL-ZX20-1.27/250	20	1.27	250	φ159×5	φ25×2.5	806×1700
SL-ZX40-1.27/250	40	1.27	250	φ219×6	φ25×2.5	906×1800
SL-ZX50-1.27/320	50	1.27	320	φ273×8	φ25×2.5	600×1200
SL-ZX15-2.5/225	15	2.5	220	φ89×5	φ25×2.5	700×1400
SL-ZX30-2.5/225	30	2.5	220	φ133×7	φ25×2.5	600×1075
SL-ZX10-3.83/450	10	3.83	450	φ57×5	φ25×2.5	750×1100
SL-ZX20-3.83/450	20	3.83	450	φ108×7	φ25×2.5	750×1075
SL-ZX20-4.3/256	20	4.3	256	φ89×5	φ25×2.5	900×1200
SL-ZX20-3.83/450	20	3.83	450	φ133×8	φ25×2.5	900×1975
SL-ZX60-3.83/450	60	3.83	450	φ159×10	φ25×2.5	900×1975
SL-ZX110-3.83/450	110	3.83	450	φ219×12	φ25×2.5	1108×1965

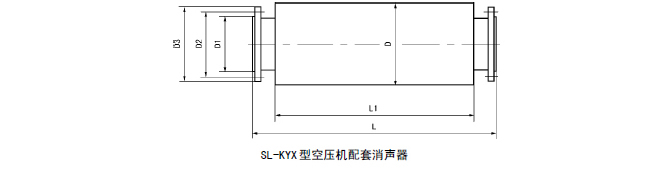

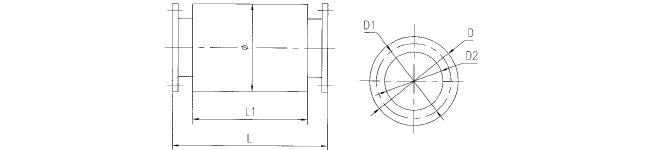

SL—KYX型空壓機配套消聲器
結構形式
本系列消聲器采用阻性吸聲段與抗性段相結合的阻抗復合形消聲器，可與不同風量的空壓機相配套。
適用范圍
本系列消聲器主要用于降低空壓機進排氣口產生的空氣動力性噪聲，阻損小于200Pa，消聲量≥25dB(A)。
規格、性能、外形尺寸

型號	適用流量（nm3/mln）	L(mm)	L1(mm)	D(mm)	D1(mm)	D2(mm)	D3(mm)	適用消聲部位
SL-KYX3X	3	1000	800	320	80	125	170	進氣消聲
SL-KYX6X	6	1220	1020	370	100	144	170	進氣消聲
SL-KYX10X	10	1220	1020	420	150	200	210	進氣消聲
SL-KYX20X	20	1420	1220	560	200	250	300	進氣消聲
SL-KYX40X	40	1620	1420	650	250	300	350	進氣消聲
SL-KYX40B	40	1620	1420	650	250	300	350	排氣消聲
SL-KYX100X	100	2180	1420	1000	450	550	650	排氣消聲
SL-KYX100B	100	2180	1880	1000	450	550	650	排氣消聲
SL-KYX200X	200	2500	2200	1200	700	800	900	排氣消聲
SL-KYX200B	200	2500	2220	1200	700	800	900	排氣消聲

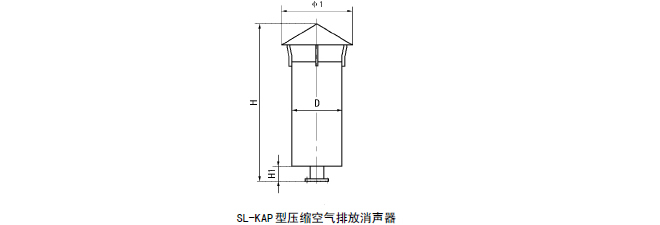

SL—KAP型壓縮空氣排放消聲器
結構形式
本系列消聲器是一種阻抗復合消聲器，阻性段采用列管吸聲通道，抗性段采用小孔噴注，可與不同風量的空壓機相配套。

適用范圍
主要用于降低空氣壓縮機放散空氣時產生的動力性噪聲。壓力P≤0.6Mpa，消聲量≥30dB(A)，本消聲器為立式安裝。
規格、性能、外形尺寸

型號	適用流量 (Nm3/min)	外形尺寸				進口法蘭標準
型號	適用流量 (Nm3/min)	H	H1	D	ф1	HG20592-97
SL-KAP-1	12-18	1800	100	350	550	PN1.0 DN80
SL-KAP-2	54-96	2000	100	526	800	PN1.0 DN150
SL-KAP-3	100-204	2500	150	700	1000	PN1.0 DN200
SL-KAP-4	200-320	3000	150	860	1200	PN1.0 DN250
SL-KAP-5	288-340	3000	200	1038	1400	PN1.0 DN300
SL-KAP-6	392-460	3500	200	1210	1700	PN1.0 DN350
SL-KAP-7	512-604	3500	200	1380	1700	PN1.0 DN400

SL-SFX型燒結機配套風機消聲器
結構形式
燒結機配套風機消聲器系阻性片式結構，整個系列可與不同風量的風機配套。
適用范圍
主要用于控制與燒結機配套主抽風機、機尾除塵風機、粉焦除塵等風機放散氣體產生的動力性噪聲。
規格、性能、外形尺寸

型號	適用風量（Nm3/min）	外形尺寸（mm）			法蘭尺寸			平均消聲量 dB（A	壓力損失（P a）
型號	適用風量（Nm3/min）	L	L1	a×b	a0×b0	a1×b1	n-d	平均消聲量 dB（A	壓力損失（P a）
SL-SFX-1	1600-2500	2500	2000	2228×2400	1200×1815	1320×1925	51-Ф30	＞20	≤200
SL-SFX-2	3250-4750	4000	2000	3400×4000	1800×2500	1920×2620	63-Ф30	＞20	≤200
SL-SFX-3	6500-7150	4500	2500	2800×4200	2000×3000	2120×3120	76-Ф30	＞25	≤200
SL-SFX-4	8000-9000	5000	3000	3964×4200	2500×3000	2620×3120	84-Ф30	＞30	≤200
SL-SFX-5	12000-13000	5500	3000	4284×5000	2800×3800	2920×3800	86-Ф30	＞30	≤200
SL-SFX-6	16000-17000	6500	3000	3810×6105	2800×5000	2920×5120	90-Ф32	＞30	≤200

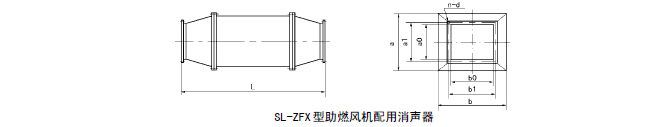

SL—ZFX型助燃風機配用消聲器
結構形式
助燃風機消聲器系列管型吸聲結構，整個系列可與不同風量的助燃風機配套。

適用范圍
主要用于控制煉鐵熱風爐助燃風機產生的動力性噪聲。
規格、性能、外形尺寸

型號	風量（Nm3/h）	風壓（Pa）	外形尺寸（mm）		法蘭尺寸			平均消聲量Db(A)	壓力損失（Pa）
型號	風量（Nm3/h）	風壓（Pa）	L	a×b	a0×b0	a1×b1	n-d	平均消聲量Db(A)	壓力損失（Pa）
SL-ZFX-1	8100~10200	2080~7000	2100	994×994	350×600	450×700	18-Ф13	＞20	＜400
SL-ZFX-2	25000	2990	2300	994×1487	500×1100	600×1200	32-Ф13	＞20	＜400
SL-ZFX-3	41200~48000	3000~3270	2600	1487×1487	550×1280	650×1380	32-Ф17	＞20	＜400
SL-ZFX-4	55840~64200	3860~4770	2700	1487×1980	550×1770	650×1870	38-Ф17	＞20	＜400
SL-ZFX-5	180000	3000	3000	1980×2473	600×1770	700×1870	40-Ф17	＞20	＜400

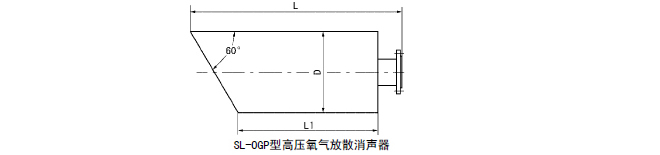

SL—OGP型高壓氧氣放散消聲器
結構形式
本系列消聲器是一種節流降壓、耐熱吸聲復合式消聲器，內部結構采用了抗燃性能優良的不銹鋼及銅合金。

適用范圍
本系列消聲器適用于降低氧氣壓縮機后放散氧氣時產生的動力性噪聲。
規格、性能、外形尺寸

型號	消聲器適用參數				外形尺寸			進口法蘭標準
型號	風量Nm3/h	壓力MPa	溫度℃	消聲量dB（A）	L	L1	D	HG20592-97
SL-OGP-1	350-1000	3.0	200	30	1050	773	219	PN4.0 DN50
SL-OGP-2	1300-3500	3.0	200	30	1200	862	325	PN4.0 DN80
SL-OGP-3	2000-6000	3.0	200	30	1350	982	377	PN4.0 DN100
SL-OGP-4	4000-9000	3.0	200	30	1510	1114	426	PN4.0 DN125
SL-OGP-5	5500-12000	3.0	200	30	1670	1225	510	PN4.0 DN150

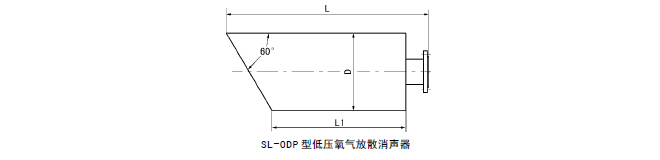

SL—ODP型低壓氧氣放散消聲器
結構形式
本系列消聲器是一種節流擴散、耐熱吸聲復合式消聲器，內部結構采用了抗燃性能好的不銹鋼及銅合金。

適用范圍
主要用于降低空氣分離裝置和氧氣壓縮機后放散氧氣時產生的動力性噪聲。
規格、性能、外形尺寸

型號	消聲器適用參數			外形尺寸				進口法蘭標準
型號	風量Nm3/h	壓力MPa	溫度℃	消聲量dB(A)	L	L1	D	HG20592-97
SL-ODP-1	240-600	0.8	200	30	1050	773	219	PN1.6 DN50
SL-ODP-2	600-1500	0.8	200	30	1200	862	325	PN1.6 DN80
SL-ODP-3	1500-3600	0.8	200	30	1350	982	377	PN1.6 DN100
SL-ODP-4	1800-4200	0.8	200	30	1510	1114	426	PN1.6 DN125
SL-ODP-5	3200-7200	0.8	200	30	1670	1225	510	PN1.6 DN150

SL—KODP型氧氣放散消聲器
結構形式

本系列消聲器是一種擴容阻抗復合式消聲器，內部結構采用了抗燃性能好的不銹鋼及鋁合金。
適用范圍
本系列消聲器適用于降低氧氣壓縮機后放散氧氣時產生的動力性噪聲。
規格、性能、外形尺寸

型號	消聲器適用參數				外形尺寸				進口法蘭標準
型號	風量Nm3/h	壓力Mpa	溫度℃	消聲量db（A）	H	H1	D	ф1	HG20592-97
SL-KODP-1	600-1100	0.6	200	30	1600	100	400	550	PN0.6 DN80
SL-KODP-2	1050-1700	0.6	200	30	1600	100	400	550	PN0.6 DN10
SL-KODP-3	2300-3800	0.6	200	30	1600	150	450	600	PN0.6 DN150
SL-KODP-4	4200-6900	0.6	200	30	1600	150	450	600	PN0.6 DN200
SL-KODP-5	6500-10800	0.6	200	30	1800	150	450	600	PN0.6 DN250

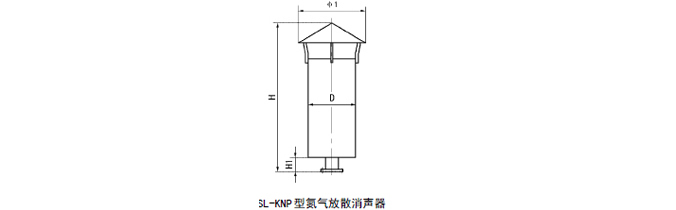

SL—KNP型氮氣放散消聲器
結構形式
本系列消聲器是一種阻抗復合型消聲器。
適用范圍
本系列消聲器適用于降低空氣分離裝置或氮氣壓縮機后放散氮氣時產生的動力性噪聲。

規格、性能、外形尺寸

型號	消聲器適用參數				外形尺寸				進口法蘭標準
型號	風量Nm/h	壓力Mpa	溫度℃	消聲量db（A）	H	H1	1	D	HG20592-97
SL-KNP-1	300-500	0.6	200	30	1450	100	500	300	PN0.6 DN50
SL-KNP-2	615-1230	0.6	200	30	1800	100	580	430	PN0.6 DN80
SL-KNP-3	1200-2000	0.6	200	30	2000	150	770	580	PN0.6 DN100
SL-KNP-4	2700-4500	0.6	200	30	2500	150	800	606	PN0.6 DN150
SL-KNP-5	4800-18000	0.6	200	30	2500	150	1000	780	PN0.6 DN200
SL-KNP-6	7500-12500	0.6	200	30	3000	150	1200	940	PN0.6 DN250
SL-KNP-7	10800-18000	0.6	200	30	3000	200	1400	1138	PN0.6 DN300
SL-KNP-8	12000-24000	0.6	200	30	3500	200	1700	1310	PN0.6 DN350
SL-KNP-9	19200-32000	0.6	200	30	3500	200	1700	1480	PN0.6 DN400

SL—OX、SL—QH型高壓離心風機消聲器
結構形式
本系列消聲器為一種阻抗復合式消聲器，其阻性段采用列管吸聲通道，抗性段采用了多室抗性腔直通道及十字形吸聲片形式，從而保證了在較寬頻帶范圍內具有足夠的消聲量。

適用范圍
  主要用干各種系列(8—18型，9—27型)的高壓離心通風機，用于降低進、出風口等空氣動力性噪聲。
  SL—QX型兩端均為法蘭聯接可串接于管道中；
  SL—QH型一端為防雨帽，僅供設置在室外管道末端和封閉式機房進風口選用。
規格、性能、外形尺寸

型號	適用流量Nm/h	外形尺寸					法蘭尺寸					氣流速度m/s	阻力損失Pa
		外徑D	有效長度H1	外形尺寸			內徑D1	中心圓D2	外徑D3	連接孔
		外徑D	有效長度H1	OX	OR		內徑D1	中心圓D2	外徑D3	孔徑	孔數
SL-QX-1 SL-QH-1	2000	450	1300	1500		1650	230	318	350	12	6	13.4	170
SL-QX-2 SL-QH-2	5000	600	1300	1500		1650	340	426	450	14	8	13.5	215
SL-QX-3 SL-QH-3	8000	730	1300	1600		1700	420	506	540	14	12	16	235
SL-QX-4 SL-QH-4	12000	790	1400	1800		1800	500	606	640	14	12	17	260
SL-QX-5 SL-QH-5	15000	900	1540	1890		2020	580	686	720	14	12	17	260
SL-QX-6 SL-QH-6	20000	950	1640	1990		2140	650	806	790	14	12	17	260
SL-QX-7 SL-QH-7	25000	1000	1690	2040		, 2240	700	816	840	14	12	18	260
SL-QX-8 SL-QH-8	30000	1100	1750	2150		2400	780	886	920	14	16	17.5	300
SL-QX-9 SL-QH-9	35000	1180	1800	2200		2500	840	945	980	14	16	17.6	280
SL-QX-10 SL-QH-10	40000	1330	1880	2250		2600	900	1006	1040	14	24	17.5	280
SL-QX-11 SL-QH-11	50000	1420	1990	2250		2650	1000	1106	1140	14	24	17.7	280
SL-QX-12 SL-QH-12	80000	1780	2900	3200		3600	1300	1420	1480	14	30	16.7	300

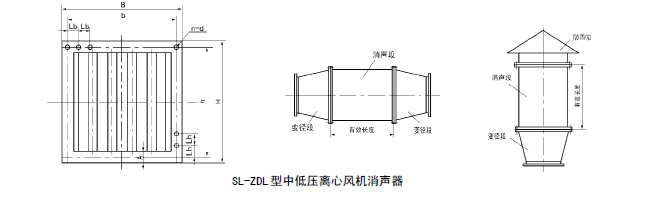

SL—ZDL型中低壓離心風機消聲器
結構形式
      本系列消聲器為片式阻性消聲器，維修更換方便，分為A、B、C三種片型，適應不同的消聲頻率特性，可按需要選用，并有單節1m及1.5m、2m、2.5m、3m五種長度獲得合理消聲量。
適用范圍
      本系列消聲器適用于工業與民用建筑中具有一般用途的中低壓離心通風機配套。例如：4-72、4-73、5-48、6-48等系列中各機號的風機，在作為通風換氣、鍋爐鼓風使用中都可以用本系列消聲器作為降低風機進、排氣噪聲。當消聲器通過流量在1000-700000m3／h范圍內，消聲器耐壓<8000Pa，消聲量大于25dB(A)。
使用注意事項
  1．消聲器片間流速一般可選等于管道流速，對于民用建筑消聲器片間流速V通常取V=3-10m／s，對于工業消聲器可取V=12—25m／s，最大不超過30m／s。
  2．消聲器前后需加變徑管，訂貨時就應提供對應管道截面尺寸及法蘭尺寸。
  3．如需加防雨罩請注明。

規格、性能、外形尺寸

規格	A	B	H	b	h	l	l	n-Ф
1	50	508	558	466	516	116.5	129	16-12
2	50	708	558	665	516	133	129	18-12
3	50	828	558	786	516	131	129	20-12
4	50	708	828	786	665	131	133	22-16
5	50	828	1008	786	996	131	138	26-16
6	60	1070	1070	996	996	138	138	28-18
7	60	1370	1070	1296	996	162	166	28-18
8	60	1370	1370	1296	1296	162	162	32-18
9	60	1520	1520	1900	1448	181	181	32-20
10	60	1970	1520	1900	1448	190	181	36-20
11	60	1970	1970	1900	1900	190	190	40-20
12	100	2462	2012	2870	1920	197.5	192	44-20
13	100	1462	2462	2870	2370	197.5	197.5	48-22
14	100	2912	2462	2821	2370	217	197.5	22-50
15	100	3212	2912	3120	2821	208	217	56-24
16	100	3812	2912	3728	2821	219	217	60-24

型號		外形尺寸mm		片數	通風面積（m2）	適用流量m3/h
型號		高	寬	片數	通風面積（m2）	流速V=3m/s	流速V=10m/s	流速V=25m/s
1	A	450	400	2	0.09	927	3240	8100
1	A	450	600	3	0.135	1458	4860	12150
2	B	450	600	3	0.108	1166	3888	9720
2	A	450	720	4	0.144	1555	5184	12960
3	B	450	720	3	0.162	1740	6832	14580
3	A	600	720	4	0.192	2073	6912	17280
4	B	600	720	3	0.218	2333	7776	19440
4	A	900	720	4	0.288	3110	10368	26920
5	B	900	720	3	0.321	3490	14664	29160
5	B	900	900	4	0.373	4082	13608	34020
6	C	900	900	3	0.105	4374	14680	36450
6	B	900	1200	5	0.54	5832	19440	48600
7	C	900	1200	4	0.54	5837	19440	48600
7	B	1200	1200	5	0.72	7776	25920	64800
8	C	1200	1200	4	0.72	7776	25920	64800
8	B	1350	1350	6	0.82	9180	30600	78500
9	C	1350	1350	5	0.81	8748	29160	72900
9	B	1350	1800	8	1.134	12247	40824	102060
10	C	1350	1800	6	1.215	13122	43740	109350
11	B	1800	1800	8	1.512	16329	54432	136080
11	C	1800	1800	6	1.62	17496	58320	145800
12C		1800	2250	8	1.89	20412	68040	170100
13C		2250	2250	8	2.362	25515	85050	212625
14C		2250	2700	9	3.037	32800	109332	273330
15C		2700	3000	10	4.05	13740	145800	364500
16C		2700	3600	12	4.86	52488	174960	437400

SL—CZ型軸流風機消聲器
結構形式
SL—CZ型軸流風機消聲器系列由阻性消聲筒體和十字形吸聲片組成，結構簡單，安裝方便。

適用范圍
主要用于降低各種室內進排風、礦井通風軸流風機的空氣動力性噪聲。
規格、性能、外形尺寸

型號	適用風量	外形尺寸（mm）			法蘭尺寸（mm）
型號	Nm3/h	外徑	有效長度L1	安裝長度L	內徑D2	D1	D
SL-CZ-3	3900	405	400	500	303	357	405
SL-CZ-4	7700	500	400	500	404	458	500
SL-CZ-5	8500	605	530	630	506	569	605
SL-CZ-6	15000	706	700	800	606	680	706
SL-CZ-7	24000	807	820	920	707	792	807
SL-CZ-8	36000	908	950	1050	808	893	908
SL-CZ-9	41000	1009	1100	1200	909	994	1009
SL-CZ-10	47000	1110	1200	1300	1010	1096	1110

SL—KHP型不銹鋼擴散緩沖放空消聲器
結構形式
本消聲器是一種擴容緩沖、小孔噴注與吸聲結構相結合的復合消聲器，在材質上采用既抗燃又耐腐蝕的不銹鋼，適用于氧氣、氮氣、空氣、化工工藝氣體及水蒸汽在排放時產生的排氣噴流噪聲。

技術性能
  1．適用放散量：4000-128000m3／h(標況)：
  2．適用壓力：放空閥前壓力 0.2MPa<3.0MPA；
  3．使用溫度：<400℃；
  4．消聲量：>30dB(A)。
注意事項
  1．本消聲器配帶材質為20號鋼PN2.5 HG20592-97接管法蘭一對，排污管法蘭一對；
  2．用戶自配PN2.5，DN20排污閥一個；
  3．若放空閥前壓力P>2.5Mpa，宜在消聲器前配管上安裝一個巾ф=0.5D(配管直徑)節流孔板；
  4．嚴禁油、水浸入吸聲材料；
  5．安裝時消聲器本體不得承受本身重量以外其它外力牽扯，并須豎直安裝。

型號	排氣量 Nm3/h	外形尺寸			法蘭尺寸（mm）								進口接管法蘭a	排污管法蘭b
型號	排氣量 Nm3/h	Ф1	Ф2	Ф3	4-Ф	D	L1	L2	h1	h2	h3	h	進口接管法蘭a	排污管法蘭b
SL-KHP-1	5000	Ф506	Ф108	Ф133	4-Ф16	608	83	80	150	154	1200	3400	PN2.5DN100	PN2.5DN20
SL-KHP-2	10000	Ф709	Ф159	Ф194	4-Ф18	818	135	80	150	204	1200	3670	PN2.5DN150	PN2.5DN20
SL-KHP-3	13000	Ф906	Ф194	Ф245	4-Ф18	1024	145	80	150	255	1200	4000	PN2.5DN175	PN2.5DN25
SL-KHP-4	22000	Ф1208	Ф219	Ф325	4-Ф23	1334	213	80	150	331	1200	4170	PN2.5DN200	PN2.5DN25
SL-KHP-5	44000	Ф1608	Ф325	Ф458	4-Ф23	1738	275	80	150	431	1450	4700	PN2.5DN300	PN2.5DN25
SL-KHP-6	64000	Ф2012	Ф377	Ф530	4-Ф23	2108	340	80	150	533	1450	5070	PN2.5DN350	PN2.5DN25
SL-KHP-7	88000	Ф2200	Ф478	Ф658	4-Ф30	2341	378	80	150	583	1700	5350	PN2.5DN450	PN2.5DN25
SL-KHP-8	128000	Ф2412	Ф529	Ф708	4-Ф30	2624	535	80	150	648	1700	5535	PN2.5DN500	PN2.5DN25

消聲器訂貨須知：
      用戶訂購消聲器時應正確書寫型號、規格、名稱，并提供如下工況條件，以便準確設計選型。
  1、適用于什么場合(或什么工藝過程)；
  2、介質名稱、成分、工作狀況下的密度、流量；
  3、消聲器入口前的工作壓力、工作溫度；
  4、與消聲器入口相連的接管通徑，法蘭標準；
  5、材質(一般氧氣放散、蒸汽消聲器等場合采用不銹鋼304)；
  6、要求降噪音；
  7、條件許可，請提供噪聲頻率圖：
  8、其他特殊要求也請一并寫上。

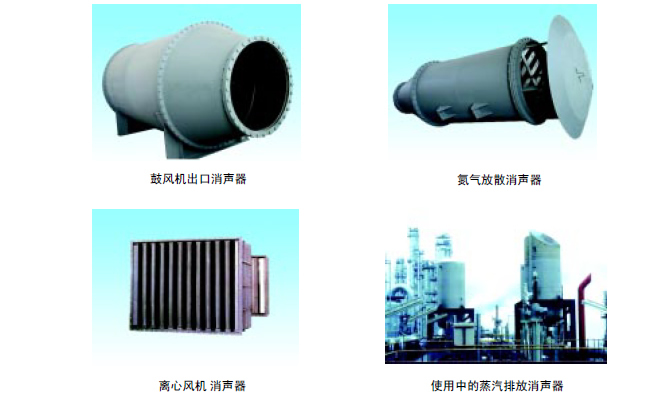

部分消聲器產品圖：
